MP-BGPを使用したMPLS-VPNの構成・設定(RTによるルート制御)

Dynamips/Dynagenを使用してMP-BGPを使用したMPLS-VPNを構成します。なお、同一カスタマーの異なるサイトでOSPFプロセスIDに異なる値を使用することによりDomain-IDの一致させる設定も行います。同一のカスタマーの異なるサイト間は通信可能(CustomerA Site1とCustomerA Site2とCustomerA Site3は通信可能)で、カスタマーが異なる場合(CustomerAとCustomerB)は通信不可です。この通信可否はRTにより制御します。

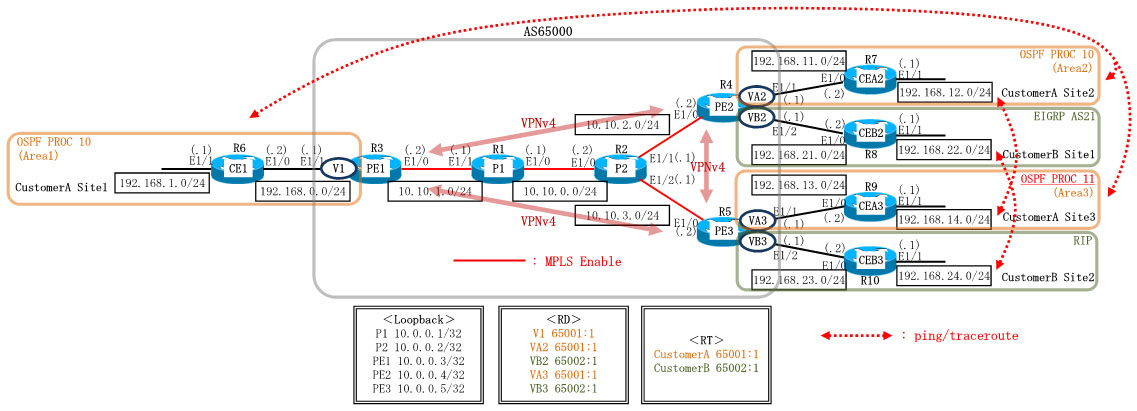

Topology

Configuration Settings Overview

RDとRTについて
RDとは
RDとは、PEルータ内においてカスタマーを区別するためのもの。そのため同一のPEルータ内で重複してはいけない。また、各PEルータで同一のカスタマーに対して同じRD値を使用すると管理しやすくなるが、特に一致させる必要もない。逆に各PEルータで別のカスタマーに対して同じRD値を使用しても良い(あくまでも同一のPEルータ内で重複していなければ良い)。
PEルータ内のカスタマーおいて、どのルート情報を取り込むかについては後述のRTで制御する。

RTとは
RTとはVPNv4ピアから受信したルート情報のうち、どのルート情報を当該VRFに取り込むかを指定する。そのため、VPNv4ピアから受信したルート情報のうち、取り込みたいルート情報のRT値と一致させる必要がある (同一カスタマーを収容する他のPEルータから発信された取り込みたいルート情報のRT値と一致させる必要がある)。
VPNv4ピア
VPNv4ピアは以下のPE間で設定

PE1-PE2
PE1-PE3
PE2-PE3
MPLSラベルアサイン
MPLSネットワークにおいて、以下のMPLSラベルをアサインする。
P1 : 1000 - 1999
P2 : 2000 - 2999
PE1 : 3000 - 3999
PE2 : 4000 - 4999
PE3 : 5000 - 5999

MPLS-VPN網のOSPFスーパーバックボーン
スーパーバックボーンとは、MPLS-VPN網を通してOSPFを再配布する時にLSA Type5ではなく LSA Type3で再配布される場合にMPLS-VPN網がOSPF Area0のように振る舞っているという考え方。再配布されてきたルートとOSPF Domain-IDが同じであれば、受信したOSPFのルートをType5ではなくType3として受信する。
なお、Domain-IDはOSPFプロセスIDにより決定するため、他のサイトとOSPFプロセスIDが異なる場合、再配布されたOSPFのルートをType5で受信する。
ただし、Domain-IDを変更するコマンドによりDomain-IDを一致させれば、Type3として受信することができる。

ここで、CustomerA Site3のCEA3(R9)において、OSPFプロセスIDがCustomerA Site1、CustomerA Site2と異なるため Domain-IDが一致しておらず、CustomerA Site1とCustomerA Site2のルートを外部ルート(LSA Type-5)で受信する。なお、CustomerA Site1とCustomerA Site2については、OSPFプロセスIDが同一であるため、双方のルートをLSA Type-3で受信する。

CEA3#sh ip route
O E2  192.168.0.0/24 [110/1] via 192.168.13.1, Ethernet1/0
O E2  192.168.1.0/24 [110/20] via 192.168.13.1, Ethernet1/0
O E2  192.168.11.0/24 [110/1] via 192.168.13.1, Ethernet1/0
O E2  192.168.12.0/24 [110/20] via 192.168.13.1, Ethernet1/0

CustomerA Site1、CustomerA Site2、CustomerA Site3の各OSPFルートのDomain-IDを確認すると以下である。

PE3#sh bgp vpnv4 unicast vrf VA3 192.168.1.0
BGP routing table entry for 65001:1:192.168.1.0/24, version 9
Paths: (1 available, best #1, table VA3)
  Not advertised to any peer
  Refresh Epoch 1
  Local
    10.0.0.3 (metric 31) from 10.0.0.3 (10.0.0.3)
      Origin incomplete, metric 20, localpref 100, valid, internal, best
      Extended Community: RT:65001:1 OSPF DOMAIN ID:0x0005:0x0000000A0200  ---> CustomerA Site1 Domain-ID
        OSPF RT:0.0.0.1:2:0 OSPF ROUTER ID:192.168.0.1:0
      mpls labels in/out nolabel/3008

PE3#sh bgp vpnv4 unicast vrf VA3 192.168.12.0
BGP routing table entry for 65001:1:192.168.12.0/24, version 15
Paths: (1 available, best #1, table VA3)
  Not advertised to any peer
  Refresh Epoch 1
  Local
    10.0.0.4 (metric 21) from 10.0.0.4 (10.0.0.4)
      Origin incomplete, metric 20, localpref 100, valid, internal, best
      Extended Community: RT:65001:1 OSPF DOMAIN ID:0x0005:0x0000000A0200  ---> CustomerA Site2 Domain-ID
        OSPF RT:0.0.0.2:2:0 OSPF ROUTER ID:192.168.11.1:0
      mpls labels in/out nolabel/4008

PE3#sh bgp vpnv4 unicast vrf VA3 192.168.14.0
BGP routing table entry for 65001:1:192.168.14.0/24, version 3
Paths: (1 available, best #1, table VA3)
  Advertised to update-groups:
     1
  Refresh Epoch 1
  Local
    192.168.13.2 from 0.0.0.0 (10.0.0.5)
      Origin incomplete, metric 20, localpref 100, weight 32768, valid, sourced, best
      Extended Community: RT:65001:1 OSPF DOMAIN ID:0x0005:0x0000000B0200  ---> CustomerA Site3 Domain-ID
        OSPF RT:0.0.0.3:2:0 OSPF ROUTER ID:192.168.13.1:0
      mpls labels in/out 5008/nolabel

PE3(R5)において、以下のコマンドによりCustomerA Site1、CustomerA Site2のDomain-IDと一致させる。

router ospf 11 vrf VA3
 domain-id type 0005 value 0000000A0200

これによりCEA3(R9)において、OSPFの経路が"IA"となりCustomerA Site1、CustomerA Site2のルートをLSA Type-3で受信している。また、CustomerA Site1、CustomerA Site2では、CustomerA Site3のルートを上記と同様にLSA Type-5で受信していたが、このコマンドによりLSA Type-3で受信するようになる。

CEA3#sh ip route
O IA  192.168.0.0/24 [110/11] via 192.168.13.1, Ethernet1/0
O IA  192.168.1.0/24 [110/30] via 192.168.13.1, Ethernet1/0
O IA  192.168.11.0/24 [110/11] via 192.168.13.1, Ethernet1/0
O IA  192.168.12.0/24 [110/30] via 192.168.13.1, Ethernet1/0

Route Targetによる制御
CustomerA同士は通信可
CustomerB同士は通信可
CustomerAとCustomerBは通信不可

Traceroute

CE1#traceroute 192.168.12.1 so e1/1 numeric
Type escape sequence to abort.
Tracing the route to 192.168.12.1
VRF info: (vrf in name/id, vrf out name/id)
  1 192.168.0.1 16 msec 4 msec 100 msec
  2 10.10.1.1 [MPLS: Labels 1004/4008 Exp 0] 88 msec 96 msec 92 msec  ---> 1004/4008の2つのラベルをスタック
  3 10.10.0.2 [MPLS: Labels 2003/4008 Exp 0] 96 msec 100 msec 96 msec
  4 192.168.11.1 [MPLS: Label 4008 Exp 0] 104 msec 80 msec 84 msec
  5 192.168.11.2 172 msec *  92 msec

PE1#sh bgp vpnv4 unicast all labels
   Network          Next Hop      In label/Out label
Route Distinguisher: 65001:1 (V1)
   192.168.12.0     10.0.0.4        nolabel/4008  ---> 192.168.12.0宛てはラベル4008を付与し10.0.0.4へ転送

PE1#sh mpls forwarding-table
Local      Outgoing   Prefix           Bytes Label   Outgoing   Next Hop
Label      Label      or Tunnel Id     Switched      interface
3006       1004       10.0.0.4/32      0             Et1/0      10.10.1.1  ---> 10.0.0.4宛てはラベル1004を付与

P1#sh mpls forwarding-table
Local      Outgoing   Prefix           Bytes Label   Outgoing   Next Hop
Label      Label      or Tunnel Id     Switched      interface
1004       2003       10.0.0.4/32      12356         Et1/0      10.10.0.2  ---> ラベル1004->2003を付与

P2#sh mpls forwarding-table
Local      Outgoing   Prefix           Bytes Label   Outgoing   Next Hop
Label      Label      or Tunnel Id     Switched      interface
2003       Pop Label  10.0.0.4/32      23467         Et1/1      10.10.2.2  ---> ラベル2003をPop

PE2#sh mpls forwarding-table
Local      Outgoing   Prefix           Bytes Label   Outgoing   Next Hop
Label      Label      or Tunnel Id     Switched      interface
4008       No Label   192.168.12.0/24[V]   \
                                       1242          Et1/1      192.168.11.2  ---> ラベル4008はラベルを付与せず192.168.11.2に転送
